揚塵監測設備簡介

揚塵在線檢測儀(β射線)使用β射線法來實現對大氣顆粒物濃度的監測。本產品執行標準如下所示:

HJ/T 374—2007 總懸浮顆粒物采樣器技術要求及檢測方法

HJ/T 93-2013 環境顆粒物(和)采樣器技術要求及檢測方法

HJ 1100-2020 環境空氣中顆粒物(和)β射線法自動監測技術指南

揚塵監測設備工作原理

采用的是貝塔射線吸收法的工作原理，將C-14作為發射源，其發射恒定的高能量電子，樣品空氣通過切割器以恒定的流量經過進樣管，顆粒物截留在濾膜上。β射線通過濾膜時，能量發生衰減，通過對衰減量的測定計算出顆粒物的質量，根據采樣流量、采樣時間和濾膜面積來計算實際狀態下環境空氣中顆粒物的濃度。該設備適用于建筑工地、道路施工、工廠廠界等顆粒物的在線監測。

揚塵監測設備功能與特點

1. 監測參數：PM10，溫度、濕度、風速、風向、噪音、大氣壓

2. 供電方式：外部220V供電或太陽能供電；

3. 具有云端自動校準功能；

4.具有本地數據讀取、設備系統設置及數據校準；

5.采樣周期：10分鐘-300分鐘可設；

6.通訊方式：有線網絡或者無線網絡

7.儲存環境溫度要求：-30℃～50℃；

 儲存環境濕度要求：＜90%RH；

工作環境溫度要求：-30℃～60℃；

工作環境濕度要求：0～95%RH；

采樣流量：16.7L/min

流量誤差：±1%F.S

10.設備安裝和拆卸簡便，方便點位遷移、設備維護和設備質控；

11.設備集成度高、超低功耗設計；

12.設備適用于各種氣象條件，保證空氣流通無死角，內外無溫差；

13. PM10監測技術指標要求：

測量原理：β射線；測量范圍：0～10000 μg/m3；檢出限：1μg/m3；

溫度：量程：-40～120℃；分辨率：0.1℃；準確度：±0.3℃；

濕度：量程：0～100%RH；分辨率：0.1%RH；準確度：±2%RH；

風速：量程：0～45m/s；分辨率：0.1m/s；準確度：±0.3m/s；啟動風速：≤0.5m/s；

風向：量程：0-360度；分辨率：1度；準確度：±3度；啟動風速：≤0.5m/s；

噪音：準確度：符合GB/T3785；測量范圍：30～130dB(A)，分辨率0.1dB

氣壓：量程：30kPa～110kPa，分辨率：0.01kPa，準確度：±0.1kPa

揚塵監測設備設備主要部件：

1.設備主機箱：防塵、防風、防雨、防曬；

2.顆粒物采樣頭：物理切割器+加熱除濕器+水汽冷凝器

3.工業主控板+7寸觸摸屏：設備系統運行及操作

4.顆粒物傳感器：貝塔射線法PM10傳感器

5.溫濕度傳感器：探測環境溫濕度

6.風速風向傳感器：氣象數據監測

7.數據傳輸模塊：無線采集傳輸模塊

8.集成電路板：高度集成、統一輸出

9.供電系統：電源、空開、接地線

10. 支架：1.6米戶外固定長方體支架

11.戶外P10 LED顯示屏，96×48點陣(可按需求定制)。

揚塵監測設備設備主要技術特點

1.具備通過CPA、CCEP認證，具備認證證書。

2.在-30~60℃、0~90%RH（無凝露）的環境范圍內正常工作

3.根據定制需求，設備可在箱體上拓展其它監測接口

4.機械粒子切割器 ，實現顆粒物粒徑的精確切割

5.PID恒流算法，確保采樣流量恒定，切割曲線的正確

6.具有采樣管路和相對濕度校準功能，有效抑制濕度對測量結果的影響；內置獨特的優化算法，提高儀器測量結果的準確性

7.7寸液晶顯示屏，現場直接設置操作，系統設置

8.支持遠程升級產品固件及修改產品配置，不必現場操作，省時省力

9. 支持4G/網口/WIFI通訊方式，保證數據實時傳輸

10. 配備全天候戶外傳感器，對噪聲及氣象參數值進行連續監測

11. 默認按HJ212標準上傳，也可以根據客戶平臺要求任意定制協議上傳。

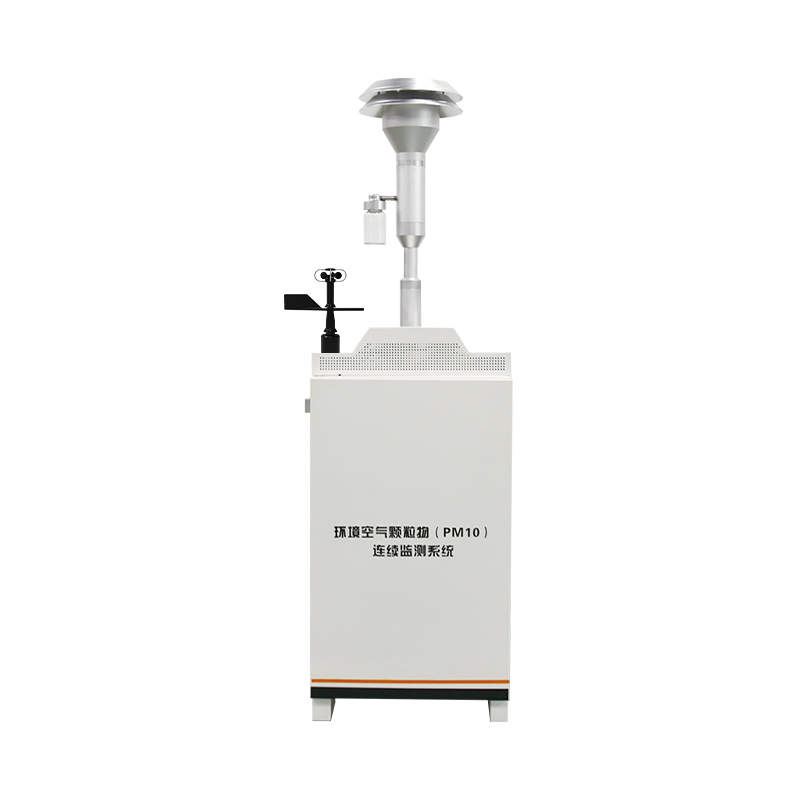

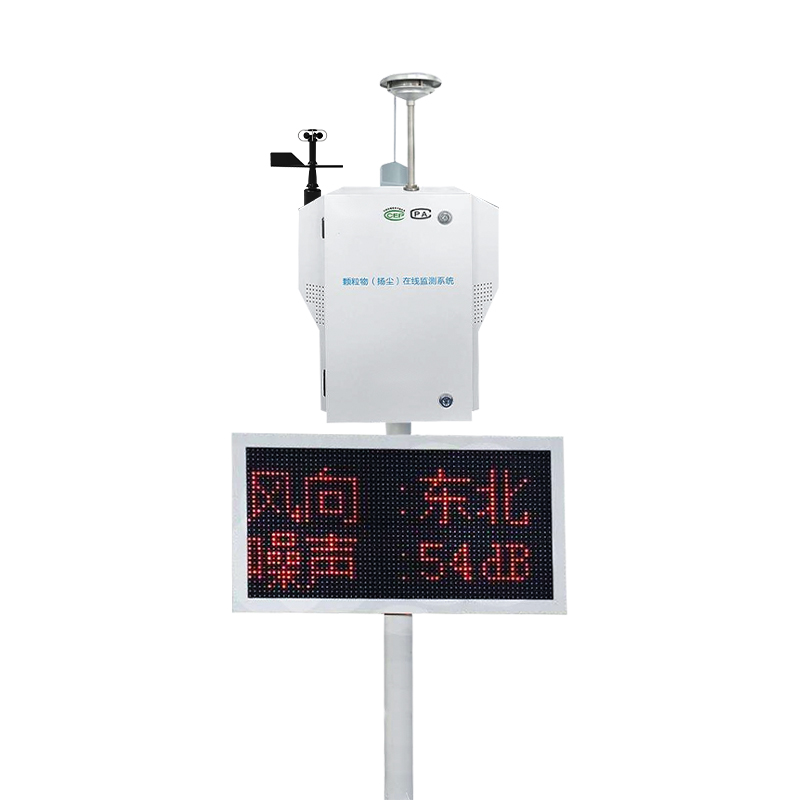

揚塵監測設備產品外觀

揚塵監測設備參數尺寸

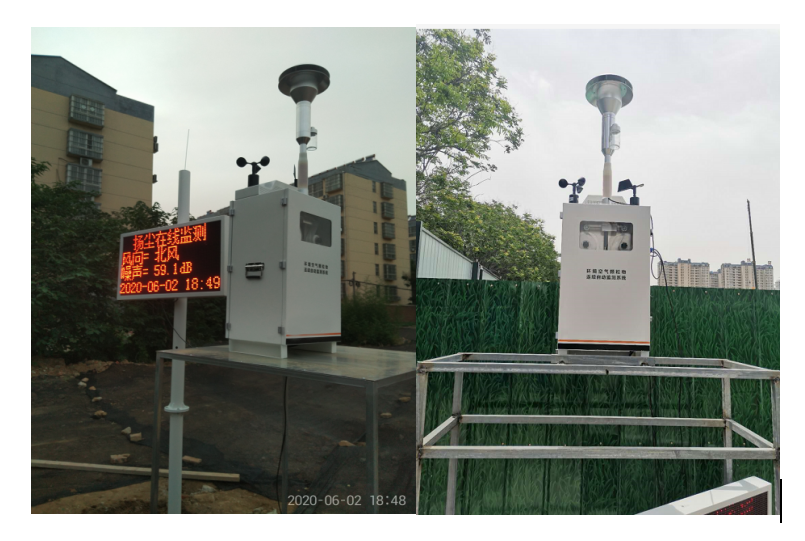

揚塵監測設備實拍案例
